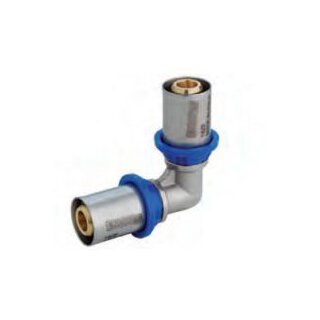

Winkelkupplung 90° / Press-Winkel 90°
- Empfohlen Pressbackenprofile TH und B (andere nicht möglich)
Pressverbindungen
Die Druckanschlüsse wurden so geplant, dass sie mit einer radialen Drucktechnik angebracht werden müssen. Diese Art der Verbindung verzeichnet einen stetig ansteigenden Erfolg, da sie einfach und schnell zu installieren ist.
Des Weiteren bietet sie einen hohen Sicherheitsstandard sowie ein gutes Temperatur- und Druckverhalten. Die Zange (für jeden Durchmesser der Anschlüsse) verdichtet eine Edelstahlbuchse, die das Rohr am Kern des Anschlussstückes fixiert. Die hydraulische und mechanische Abdichtung ist durch das Sonderprofil des Anschlusses und des doppelten O-Ringes gegeben. Nach dem Pressen bietet der Anschluss eine Verbindung, die sich durch hohe Stabilität und lange Haltbarkeit auszeichnet. Aus diesem Grund sind sie auch besonders für Installationen unterhalb des Putzes geeignet.
Konstruktionsdetails
Die Edelstahlbuchse wird mit dem Anschlussstück mit Hilfe des hellblauen Kunststoffrings verbunden. Auf jeder Buchse ist der Durchmesser eingeprägt.
Der Kunststoffring hat vier wichtig Funktionen:
• verhindert einen elektrischen Kontakt zwischen der Aluminiumschicht des Rohrs und dem Messingkörper des Anschlussstückes, dadurch wird eine mögliche Korrosion verhindert.
• über entsprechende Öffnungen können Sie sicherstellen, dass das Rohr bis zum Anschlag in das Anschlussstück eingeführt wurde.
• führt die korrekte Positionierung der Backen um die Buchse aus.
• hält die Buchse fix am Verschluss.
- Messingkörper* CW617N (UNI EN 12165) und CW614N (UNI EN 12164).
Gewinde: UNI EN ISO 228-1, UNI EN 10226
- Buchsenbefestigungsrng aus Nylon
- Edelstahlbuchse AISI 304 ausgeglüht
- Doppelter O-Ring aus EPDM
*Es sind nur jene Oberflächen vernickelt, die nicht mit der transportierten Flüssigkeit in Kontakt kommen.
Zertifizierung und Qualität
Die Qualität des Gerpex-Systems mit Pressanschlüssen wurde durch das deutsche Amt DVGW in Übereinstimmung mit der technischen Richtlinie W534 zertifiziert.
